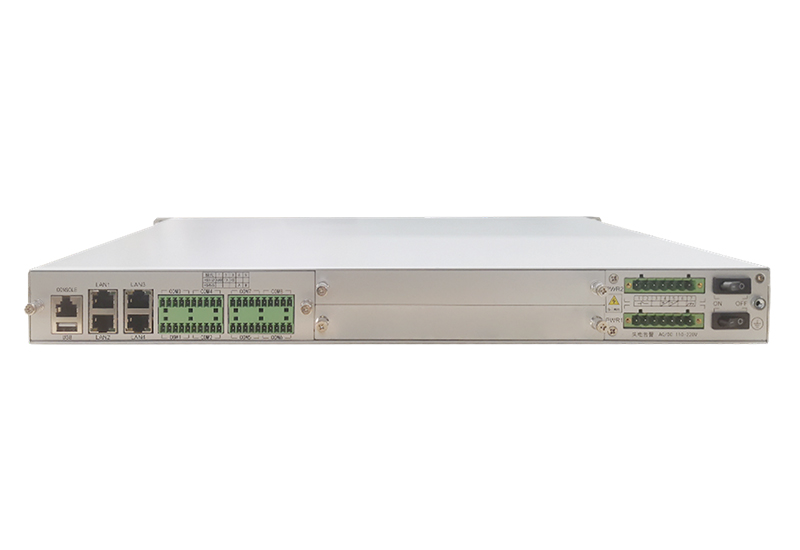

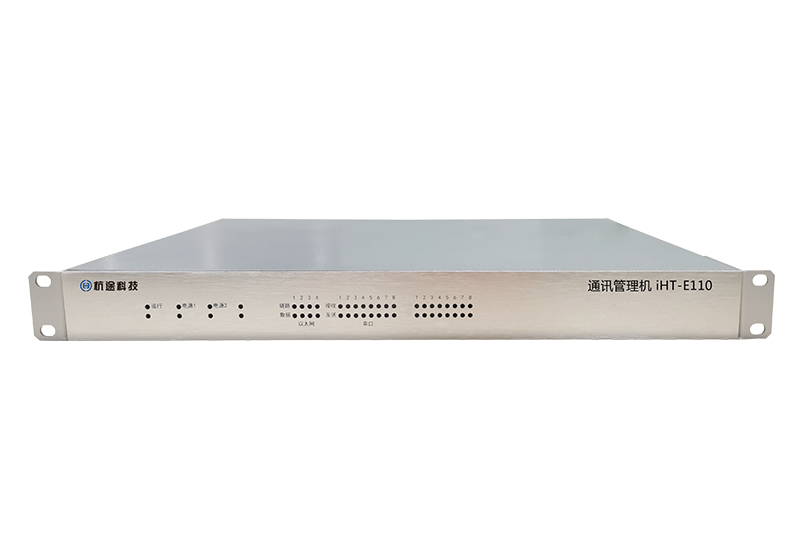

iHT-E110系列通訊管理機采用模塊化設計，可自由選配串口、開關量、模擬量擴展板。
典型應用：

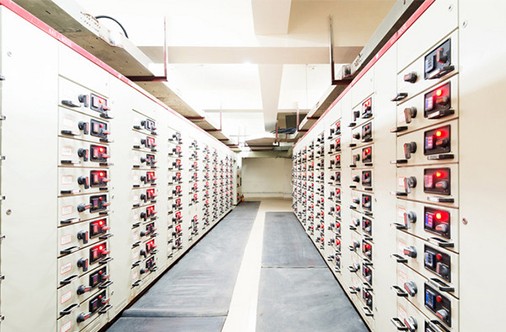

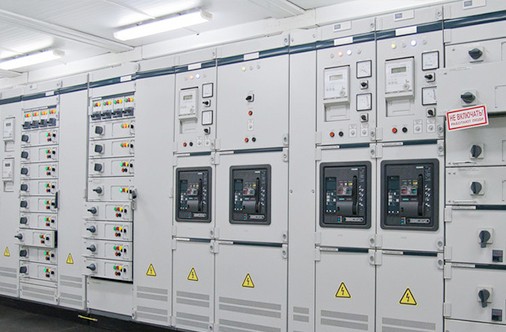

1. 開閉所/配電站/光伏電站/水電站通訊管理機；

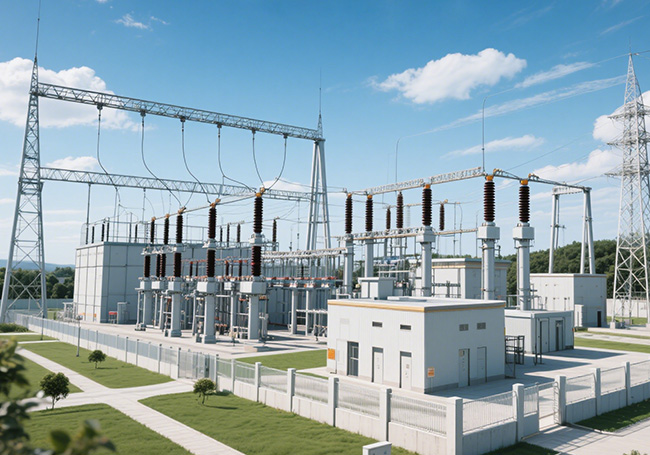

2. 變電站輔控系統規約轉換器、就地模塊；
3. 變電站在線監測系統規約轉換器、數字化表計終端。

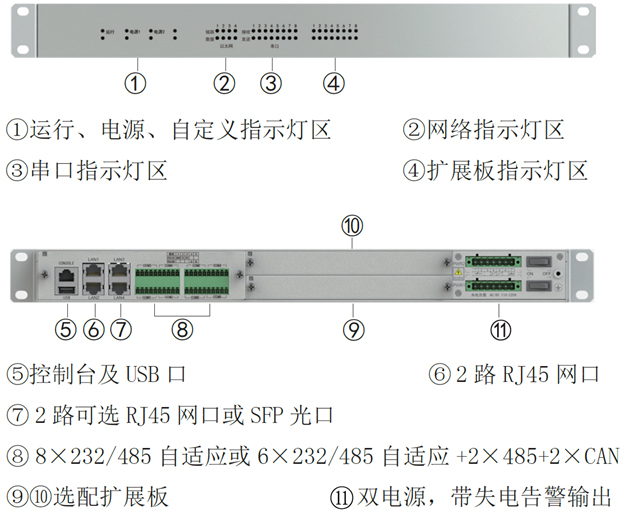

圖1 iHT-E110接口說明圖
序號 | 名稱 | 參數 | |
|---|---|---|---|
1 | 電源 | 數量 | 雙電源、帶失電告警和開關 |
工作電壓 | AC/DC 110/220V | ||
功耗 | < 10W | ||
2 | 主板配置 | CPU | ARM A7 800MHz |
內存 | 512MB | ||
存儲 | 4GB eMMC | ||
網口 | 4路：2×RJ45+可選2×（RJ45或SFP LC） 10/100Mbps自適應 | ||
串口 | 默認8×RS232/485自適應（其中2路串口可改制為2×RS485+2×CAN，需提前告知） | ||
控制臺 | 1×RJ45（RS232） | ||
USB接口 | 1×USB2.0 | ||
擴展能力 | ESAM模塊（RS485 DL/T 698.45協議，采集電表數據） | ||
3 | 擴展能力 | 擴展板數量 | 支持2塊擴展板，其中串口板最多擴展1塊 |
4 | 擴展板 | 串口擴展板 | 8串口擴展板：6×RS232/485+2×RS485 |
開關量、 模擬量擴展板 | 8×DI+4×DO：DI內置24VDC電源，只允許接入無源接點（干接點）； DO默認觸點容量30VDC 5A、250VAC 5A | ||
8×ADI+8×DO：可適配無源接點（干接點）、12/24VDC有源接點（濕接點），DO默認容量30VDC 1A、250VAC 1A | |||
16×AI（非同步）：4-20mA | |||
無線擴展板 | 4G 全網通 | ||
5 | 機械特性 | 安裝方式 | 19"機架式安裝 |
尺寸 | 440mm×300mm×44.5mm | ||
6 | 工作環境 | 工作溫度 | -40℃～+70℃ |
工作濕度 | 5%～95% 無冷凝 | ||
7 | 電磁兼容 | 高頻干擾 | 4級，2.5 kV(p) |
靜電放電抗擾度 | 4級，接觸放電±8KV，空氣放電±15KV | ||
射頻電磁場輻射抗擾度 | 3級，10V/M | ||
電快速瞬變脈沖群抗擾度 | 4級，電源±4KV，信號±2KV | ||
浪涌（沖擊）抗擾度 | 4級，電源±4KV | ||
射頻場感應的傳導騷擾抗擾度 | 3級，140dbuv | ||
工頻磁場抗擾度 | 4級，100A/m | ||
脈沖磁場抗擾度 | 5級，1000A/m | ||
阻尼振蕩磁場抗擾度 | 5級，100A/m | ||
電壓暫降、短時中斷和電壓變化的抗擾度 | 無擴展板：電壓中斷 Ui 100% 0.5S 含擴展板：電壓中斷 Ui 100% 0.1S | ||
8 | 介質強度 | 電源口對地 | 1500V，可定制2000V |
通信口對地 | 500V | ||
通信口對電源口 | 1500V，可定制2000V | ||
9 | 沖擊電壓 | 電源口對地 | 5kV |
通信口對地 | 1kV | ||
10 | 絕緣電阻 | 電源口對地 | >5M，可定制100M |
通信口對地 | >5M，可定制100M | ||
通信口對電源口 | >5M，可定制100M | ||
本產品命名規則為：E11x-E-CD-Py（暫無Py選項），說明如下：
圖2 命名規則
不選配擴展板時，產品型號如下：
產品型號 | 規格 |
|---|---|
iHT-E114 | 4網（RJ45）8串、雙電源 |
iHT-E115 | 4網（RJ45）8串2CAN、雙電源 |
iHT-E116 | 4網（2×RJ45+2×多模LC）8串、雙電源 |
iHT-E117 | 4網（2×RJ45+2×多模LC）8串2CAN、雙電源 |
iHT-E118 | 4網（2×RJ45+2×單模LC）8串、雙電源 |
iHT-E119 | 4網（2×RJ45+2×單模LC）8串2CAN、雙電源 |
iHT-E11x-E | 4網（網口規格根據x選配）8串、雙電源 ESAM模塊（RS485 DL/T 698.45協議，采集電表數據）；此規格按單生產。 |

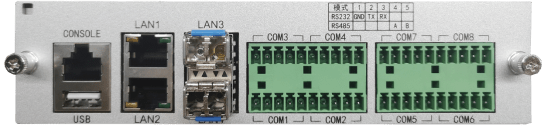

光口主板視圖如下：
| |

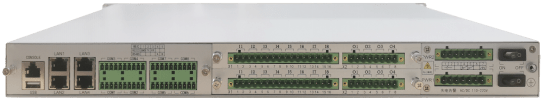

常用擴展板編號及視圖如下：
編號 | 規格及視圖 |
|---|---|
3 | 8DI+4DO擴展板：DI內置24VDC電源，只允許接入無源接點（干接點）；DO默認觸點容量30VDC 5A、250VAC 5A |
| |
5 | 8ADI+8DO擴展板：可適配無源接點（干接點）、12/24VDC有源接點（濕接點），DO默認容量30VDC 1A、250VAC 1A |
| |
6 | 16模擬量擴展板：4-20mA |
| |
7 | 8串口擴展板：6×RS232/RS485自適應+2×RS485 |
| |
L | 4G全網通擴展板 |
|
主板與擴展板組合的型號較多，本處以iHT-E114-CD列舉了常用型號：
產品型號 | 規格 |
|---|---|
iHT-E114-70（串口擴展板必須C槽） 4網8串 + 8串口、雙電源 | |
| |
iHT-E114-73 | 4網8串 + 8串口 + 8DI4DO、雙電源 |
| |
iHT-E114-33 | 4網8串 + 8DI4DO + 8DI4DO、雙電源 |
| |
iHT-E114-55 | 4網8串 + 8ADI8DO + 8ADI8DO、雙電源 |
| |
iHT-E114-0L（無線擴展板必須D槽） 4網8串 + 4G全網通、雙電源 | |
| |
400-180-0125 （售前咨詢）
178-5798-6866（售前微信）
177-0644-7070（售后咨詢）
掃碼關注公眾號

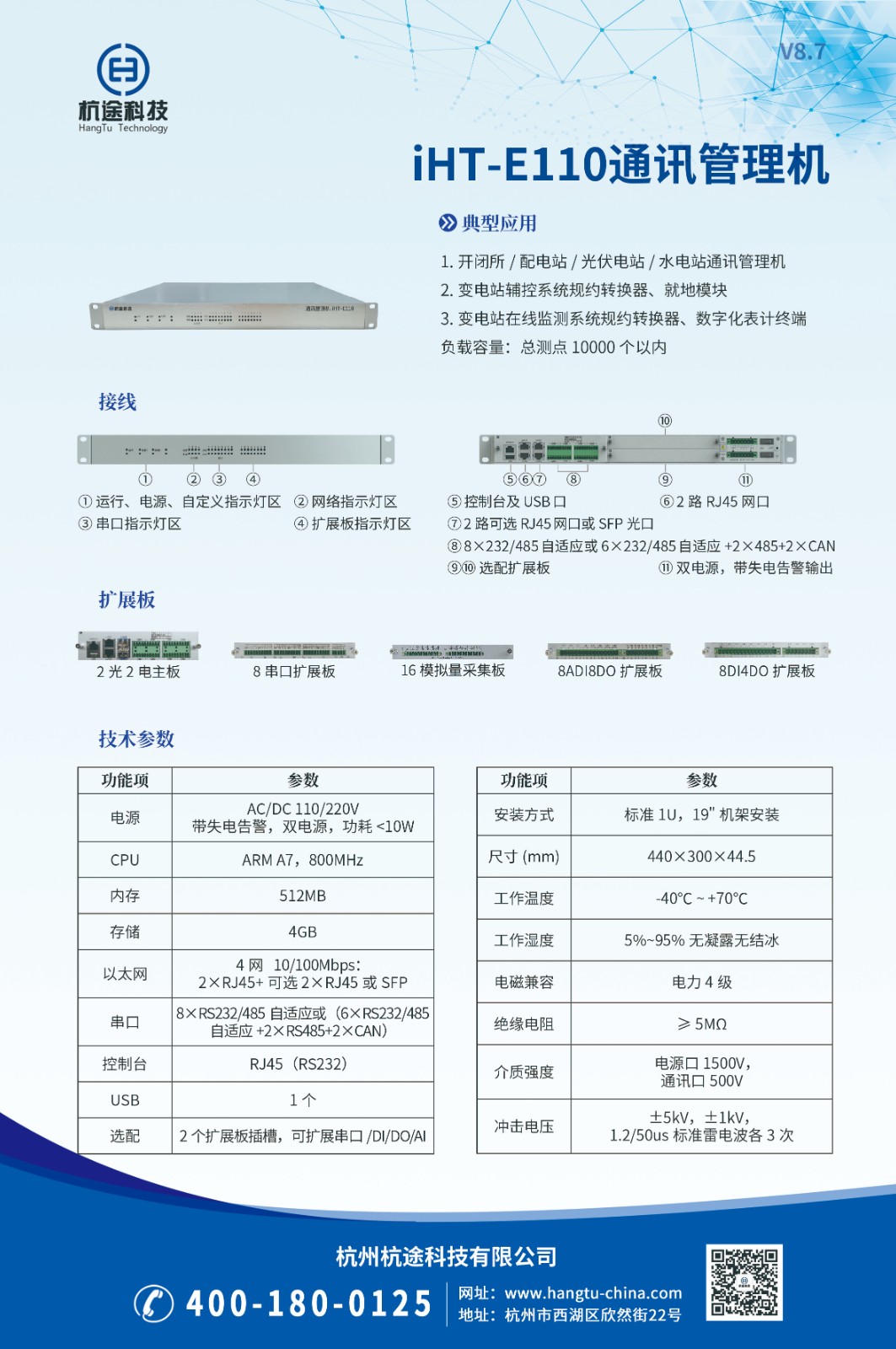

杭途科技iHT-E110通訊管理機單頁V8.7.jpg 461.271 KB
