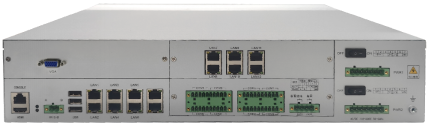

iHT-S3200系列

產品介紹及典型應用

iHT-S3200系列通訊管理機采用RK3588J CPU，可支持Ubuntu（默認）、麒麟信安（額外產生授權費用）操作系統。
典型應用：
1.變電站數據通信網關機、輔控網關機、服務網關機；

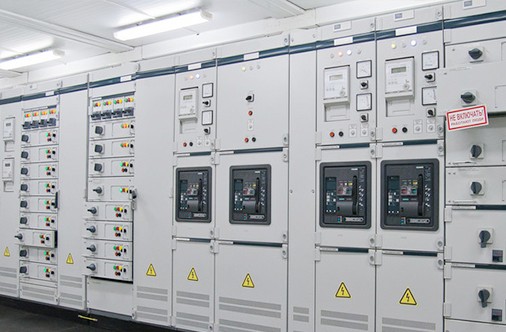

2.開閉所/配電站動環主機、通訊管理機、遠動裝置；
3.光伏、風電通訊管理機（數據采集、正向隔離傳輸）；
4.水電站通訊管理機、遠動裝置；
5.自主可控嵌入式計算機（提供硬件和系統）。

接口說明圖硬件參數選型說明資料下載應用場景

接口說明圖

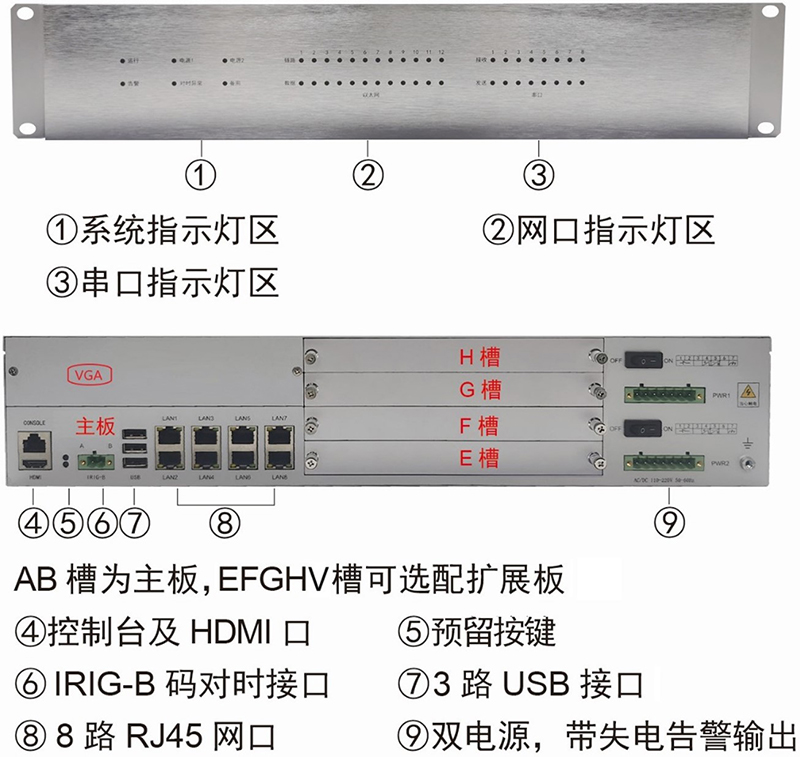

圖1 iHT-S3200接口說明圖

硬件參數

序號	名稱		參數
1	電源	數量	2路，帶失電告警、電源開關
		工作電壓	AC/DC 110V、220V
		功耗	< 70W
2	主板配置	CPU	RK3588J ARM64 八核，4×A76（2.0GHz）+4×A55（1.7GHz）
		RAM	默認16GB
		存儲	eMMC 16GB
		存儲	可選配SATA硬盤
		網口	8×RJ45，10/100/1000Mbps自適應；其中1路可切換為M.2 NVME硬盤
		控制臺	1×RJ45（RS232）
		顯示接口	1×HDMI,可選配VGA
		對時接口	1×IRIG-B（RS485差分方式）
		USB接口	3×USB
		按鍵	2（僅預留）
3	擴展能力	擴展板數量	最多4塊
4	擴展板	串口擴展板	8串口：6×RS232/485+2×RS485
			16串口：12×RS232/485+4×RS485（占用2個槽號）
			8×RS232/RS485+故障、異常開出（占用2個槽）
		網口擴展板	6路RJ45：4×1000M、2×100M（占用2個槽）
			4路RJ45（10/100/1000Mbps ）+2路CAN2.0
			2光口：100M，單模、多?？蛇x（占用2個槽）
		開關量擴展板	8×DI+4×DO：DI內置24VDC電源，只允許接入無源接點（干接點）；DO默認觸點容量30VDC 5A、250VAC 5A
		開關量擴展板	8×ADI+8×DO：可適配無源接點（干接點）、12/24VDC有源接點（濕接點），DO默認容量30VDC 1A、250VAC 1A
		模擬量擴展板	16×AI（非同步）：4-20mA
		無線擴展板	4G全網通或5G全網通（默認D槽）
5	機械特性	安裝方式	2U 19"機架式安裝
5	機械特性	尺寸	440×370×89mm
6	工作環境	工作溫度	-25℃～+55℃
6	工作環境	工作濕度	5%～95% 無冷凝
7	電磁兼容	高頻干擾	4級，2.5 kV(p)
		靜電放電抗擾度	4級，接觸放電±8KV，空氣放電±15KV
		射頻電磁場輻射抗擾度	3級，10V/M
		電快速瞬變脈沖群抗擾度	4級，電源±4KV，信號±2KV
		浪涌（沖擊）抗擾度	4級，電源±4KV
		射頻場感應的傳導騷擾抗擾度	3級，140dbuv
		工頻磁場抗擾度	4級，100A/m
		脈沖磁場抗擾度	5級，1000A/m
		阻尼振蕩磁場抗擾度	5級，100A/m
		電壓暫降、短時中斷和電壓變化的抗擾度	電壓中斷 Ui 100% 0.1S
8	介質強度	電源口對地	1500V
		通信口對地	500V
		通信口對電源口	1500V
9	沖擊電壓	電源口對地	5kV
9	沖擊電壓	通信口對地	1kV
10	絕緣電阻	電源口對地	>5M
		通信口對地	>5M
		通信口對電源口	>5M

選型說明

本產品命名規則為：iHT-S3200-EFGHV-Sn-X-Y-Y，詳情如下：

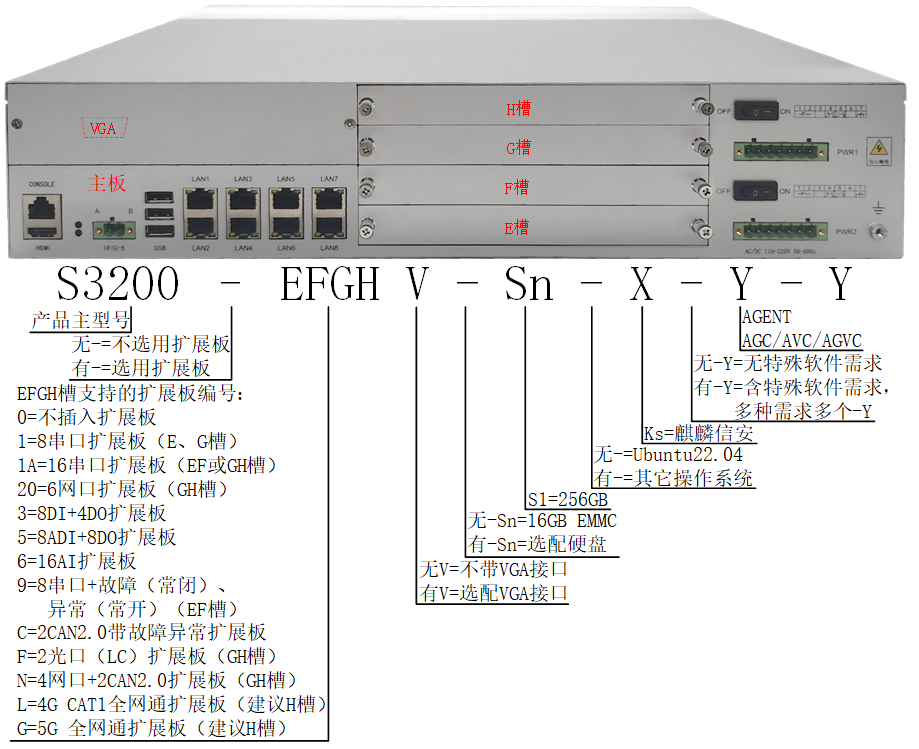

圖2 命名規則

常用擴展板編號及視圖如下：

編號	規格及視圖
1	1： 8串口擴展板：6×RS232/RS485自適應+2×RS485 1A：16串口擴展板：(6×RS232/RS485自適應+2×RS485)×2
1

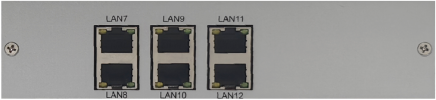

20	6網口擴展板
20
3	8DI+4DO擴展板：DI內置24VDC電源，只允許接入無源接點（干接點）； DO默認觸點容量30VDC 5A、250VAC 5A
3
5	8ADI+8DO擴展板：可適配無源接點（干接點）、12/24VDC有源接點（濕接點），DO默認容量30VDC 1A、250VAC 1A
5
6	16模擬量擴展板： 4-20mA
6
9	8串口全高擴展板（占用2個槽位，一般選擇EF槽）：8×RS232/RS485自適應+故障、異常開出
9
N	4網2CAN擴展板
N
